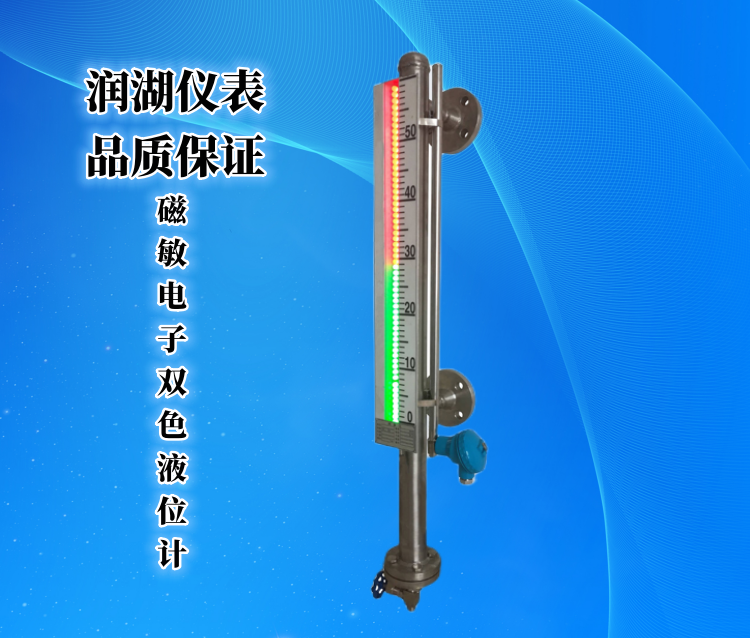

一、磁敏电子双色液位计产品概述
      磁敏电子双色液位计是由显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低。显示亮度高，可视距离远，标尺清晰，显示角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄露、无盲区，显示醒目，读数直观，且测量范围广，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位上、下限报警和控制；选配液位变送器，可将液位信号转换成4～20mADC模拟标准信号，实现远距离检测、指示、记录与控制，亦与计算机系统直接通讯。磁敏电子双色液位计广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐和锅炉设备的液位测量与控制。

二、磁敏电子双色液位计结构原理
      磁敏电子双色液位计根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的**磁钢通过磁耦合作用传递到现场显示盒内高精度电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，一目了然；加装限位开关实现液位报警和控制，加装变送器实现数字信号输出供显示与控制。

三、磁敏电子双色液位计技术参数
      1、安装方式：侧装、顶装；
      2、测量范围：0～150～6000mm（大于6000mm可协商订货)；
      3、介质密度：0.4～2.0g/cm3；
      4、工作温度：0～450℃；
      5、跟随速度：≤0.08m/s；
      6、浮子材质：304、PTFE/304外衬PTFE、钛、316、316L；
      7、LED显示器：高亮型；
      8、主导管材质：304；1Cr18Ni9Ti；316L；304内衬PTFE;钛；PP；PTFE(聚四氟乙烯)；
      9、连接法兰：DN15～DN50(HG20592-97法兰标准)，高压型侧装式液位计连接法兰标准采用HG20595-97带颈对焊；
    10、法兰材质：碳钢、304、316L；
    11、电源电压：DC24V 、AC36V/AC220V；
    12、精确度：≥10mm；
    13、工作压力：-0.1～32MPa；
    14、环境振动：频率≤25Hz，振幅≤0.5mm；
    15、介质粘度：≤0.4Pa.S；
    16、排污阀：不锈钢球阀、针型阀；

四、磁敏电子双色液位计特点
      1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量，能长年在户内、外安装使用；
      2、远传一体化结构，使工业自动化管理变的更轻松方便；
      3、电子发光双色显示，适宜在光线暗的场所中应用，夜间观察更醒目；
      4、雾状散光型LED发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰监控；
      5、测量管与液位显示部分，液位变送器，报警开关在耐压，耐气上完全隔离的；
      6、工作压力范围宽，耐压从真空到32.0MPa; 防腐蚀性<2.5MPa；
      7、工作温度范围宽，适用于从-10～+450℃；
      8、广泛用于强弱腐蚀性，易燃易爆，毒性，强放射性，搅动的，污浊的液位测量；

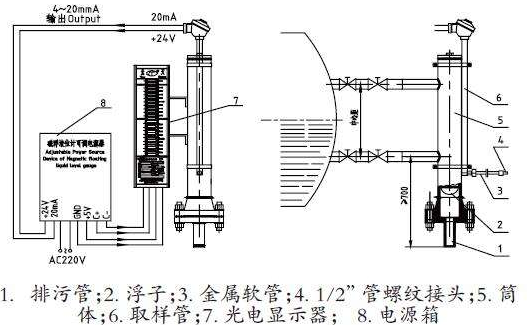

五、磁敏电子双色液位计安装与使用
      1、将液位计法兰与容器法兰夹上密封垫联接好，拧紧螺栓。
      2、将液位计排污法兰打开、放进浮子。注意：浮子磁钢一端向上，不可倒置。
      3、在液位计排污法兰下，安装一个排污阀门，并与原液位计排污管路连通。
      4、连通电源，输入AC36V电源（或直径插入AC220V电源），将液位计调至便于观察的方位。
      5、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的场合，比较缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入液位计本体，观察液位显示，由红变绿逐个转换。
      6、排污、上水，观察水位显示、高、低水位报警是否正常，若无异常现象，即可投入使用。
