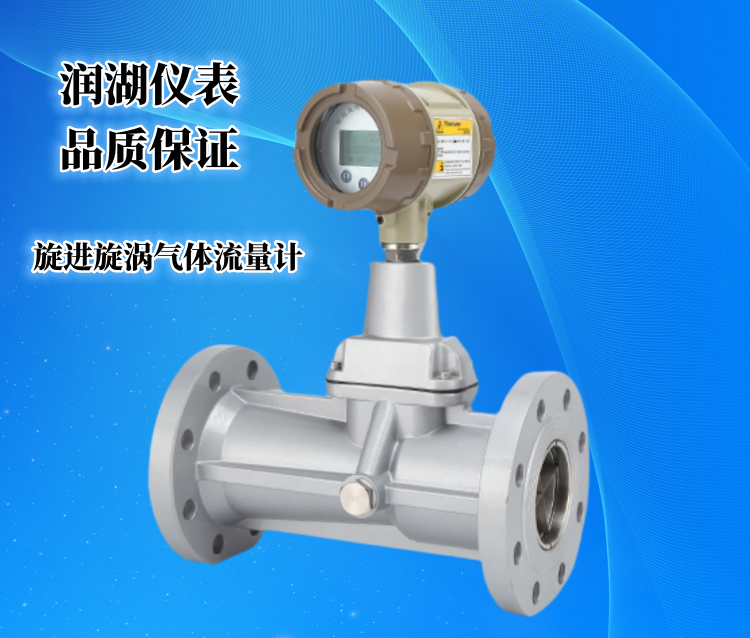

一、旋进旋涡气体流量计产品概述
       旋进旋涡气体流量计采用*新微处理技术，具有功能强、流量范围宽、操作维修简单、安装使用方便等优点。旋进旋涡气体流量计广泛应用于石油、化工、电力、冶金煤碳等行业各种气体计量。

二、旋进旋涡气体流量计产品特点
      1、无机械转动部件，不易腐蚀，可靠性高，长时间工作无须维护。
      2、只需较短的直管段甚至可不用。
      3、采用先进微处理器技术，使仪表集成度和可靠性更高，运算更精确。
      4、整机功耗极低，能凭内电池长期供电运行，是理想的无需外电源就地显示仪表。
      5、通过内设四只按键可进行有关参数预置，操作简单。
      6、信号输出可为脉冲信号、4mA～20mA电流信号和RS485数据通信，方便客户选择。
      7、具有密码保护，防止改动参数。
      8、流量计表头可0～180°任意旋转，安装使用简单方便。

三、旋进旋涡气体流量计结构与工作原理
      1、流量计结构

       2、工作原理

当沿着轴向的流体进入流量计入口时，旋叶强迫流体进行旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速。当旋涡流突然进入扩散段后，因回流的作用强迫进行旋进式二次旋转。如果仪表内部具有*为优化的几何结构，那么在宽量程范围内，旋涡的频率就与流量成正比，并为线性。该频率是由压电传感器检测到的微弱电信号经前置放大器放大、滤波、整形后变成与流量成正比的脉冲信号，*后送往流量积算仪进行运算与处理。

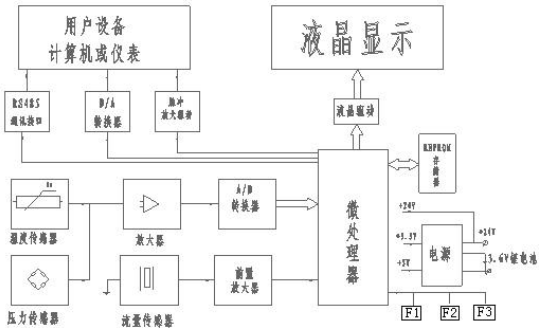

       3、流量积算仪工作原理

四、旋进旋涡气体流量计主要参数

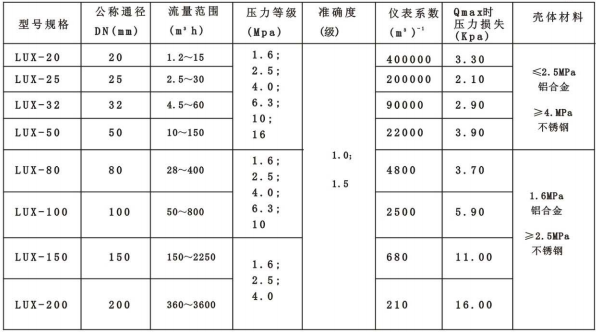

      1、流量计规格、基本参数和性能

    2、标准状态条件：P=101.325KPa，T=293.15K
    3、使用条件：
         环境温度：-30℃～+65℃；
         相对湿度：5%～95%；
         介质温度：-20℃～+80℃；
         大气压力：86KPa～106KPa；
    4、电气性能指标
         工作电源：
                        A．外电源：＋24VDC±15%，纹波＜5％，适用于 4～20mA输出、脉冲输出、报警输出、RS485等；
                        B．内电源：1 组 3.6V 锂电池，当电压低于3.0V 时，出现欠压指示。
         整机功耗：
                        A．外电源：<2W；
                        B．内电源：平均功耗1mW，可连续使用两年以上；
     5、输出方式:
                        A.工况脉冲信号∶低电平∶ &le;1V，高电平&ge;20V。
                        B.4mA～20mA电流信号∶对应流量0～Qmax，20mA对应流量可由用户自己设定。
                        C.RS485数据通信∶可从现场仪表上传输累积总量和瞬时流量等参数。
     6、显示方式∶
                        大屏幕LCD，显示总量、瞬时流量、温度、压力等。

五、旋进旋涡气体流量计外形及安装尺寸

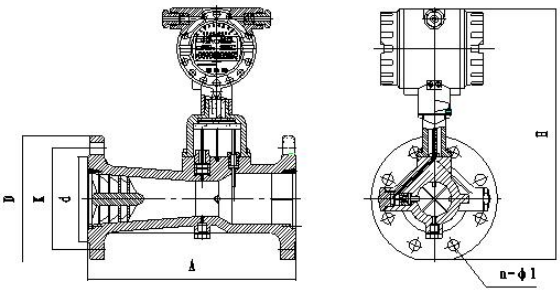

      1、外形尺寸

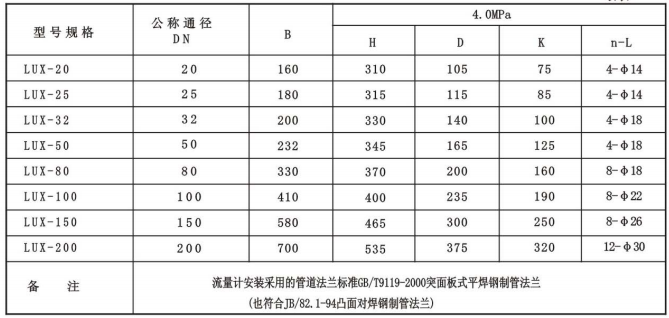

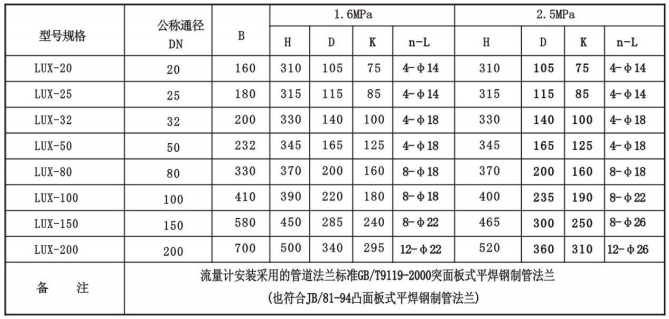

      2、安装尺寸

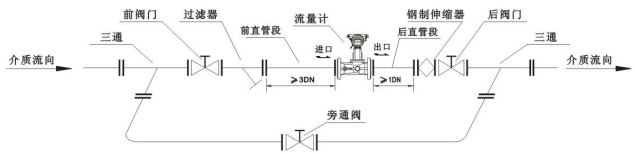

六、旋进旋涡气体流量计安装
      1、严禁流量计在线焊接管道法兰。
      2、安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。
      3、为了便于维修，不影响流体正常输送，建议设置旁通管道。

      4、流量计前直管段&ge;3DN，后直管段&ge;1DN。
      5、气体内含有较大颗粒或较长纤维杂质时，必须安装过滤器。
      6、流量计可以垂直安装，或任意角度倾斜安装。
      7、流量计水平安装时，建议在流量计后直管段后安装钢制伸缩器（补偿器），伸缩器必须符合管道设计的公称通径和公称压力的要求。（伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸）。
      8、取压部份的安装用M12&times;1卡套，&phi;8的紫铜管接到压力变送器的入口。若不需取压，流量计出厂时已封上封口螺塞。
      9、流量计安装在室外使用时，建议加配防护罩。以免雨水浸入和列日曝晒而影响流量计使用寿命。
    10、流量计周围不能有强的外磁场干扰及强烈的机械振动。
    11、流量计需可靠接地，但不得与强电系统地线共用。
