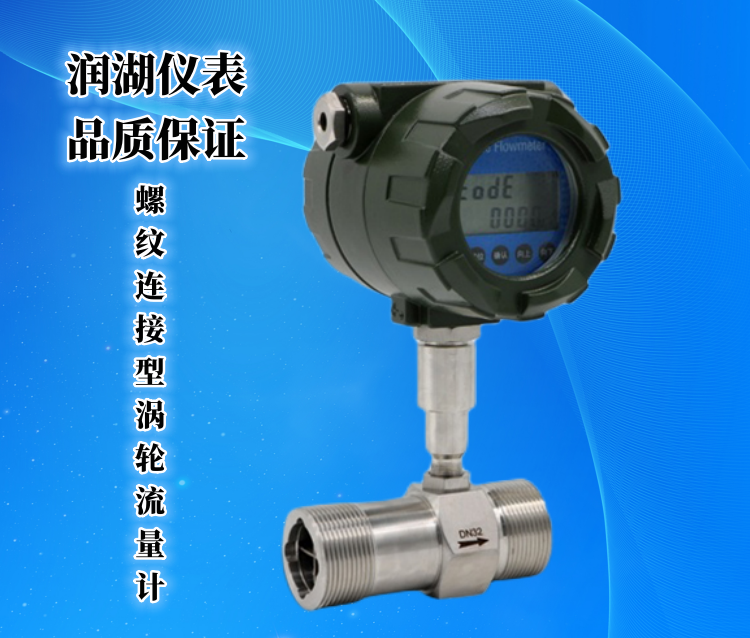

螺纹连接型涡轮流量计

发布时间：2023-03-28 15:38:11 来源：本站字体: 大中小


一、涡轮流量计产品概述

RH-LWGY型涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的高压涡轮流量计传感器可以应用于制药行业。

二、涡轮流量计产品特点

1、精确度一般可达±1%R、±0.5%R

2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计

3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强

4、可获得很高的频率信号（3-4kHz），信号分辨力强

5、范围度宽，中大口径可达1:20，小口径为1:10

6、结构紧凑轻巧，安装维护方便，流通能力大

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等

9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便

三、涡轮流量计产品类型详述

1、RH-LWGY型高压涡轮流量计型号和规格代号

RH-LW				涡轮流量仪表
	G			传感器
		Q		气体
		Y		液体
公称通径			-2	2mm(管螺纹G3/8″)
			-4	4mm(管螺纹G1/2″)
			-6	6mm(管螺纹G1/2″)
			-10	10mm(管螺纹G1/2″)
			-15	15mm(管螺纹G1″)
			-25	25mm(管螺纹G11/4″)
			-40	40mm(法兰型)
			-50	50mm(法兰型)
			-80	80mm(法兰型)
			-100	100mm(法兰型)
			-150	150mm(法兰型)
			-200	200mm(法兰型或者插入式)
			-250	250mm(法兰型或者插入式)
			-300	300mm(法兰型或者插入式)
精度等级			A	精度1％
			B	精度0.5％
			C	精度0.2％
信号输出			M	一体化液晶显示并带4~20mA电流输出
			J	配套流量积算仪分体显示
			S	配套流量积算仪分体显示并输出4~20mA
			I	4~20mA电流输出
			T	一体化液晶显示
			P	脉冲输出
公称压力			C1	PN1.6MPa
			C2	PN2.5MPa
			C3	PN4.0MPa
			C4	PN6.3MPa
			C5	PN16MPa
			C6	PN25MPa
			C7	PN40MPa
防爆要求			/NE	不防爆
防爆要求			/EX	防爆等级dⅡBT4
温度要求			/NE	常温
温度要求			/HE	120℃≥高温≥150℃
其它要求			/□	在订货时注明

2、RH-LWGY型涡轮流量计传感器基本参数与技术性能：表1

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
仪表口径及连接方式	（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316（L）不锈钢等
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源	+12VDC 、+24VDC（可选）
信号传输线	STVPV3×0.3（三线制）
传输距离	≤1000m
信号线接口	赫斯曼接头
防爆等级	非防爆产品
防护等级	IP65

3、RH-LWGY型涡轮流量计传感器测量范围及工作压力：表2

仪表口径（mm）	正常流量范围（m3/h）	扩展流量范围（m3/h）	常规耐受压力（MPa）	特制耐压等级（MPa）（法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0
