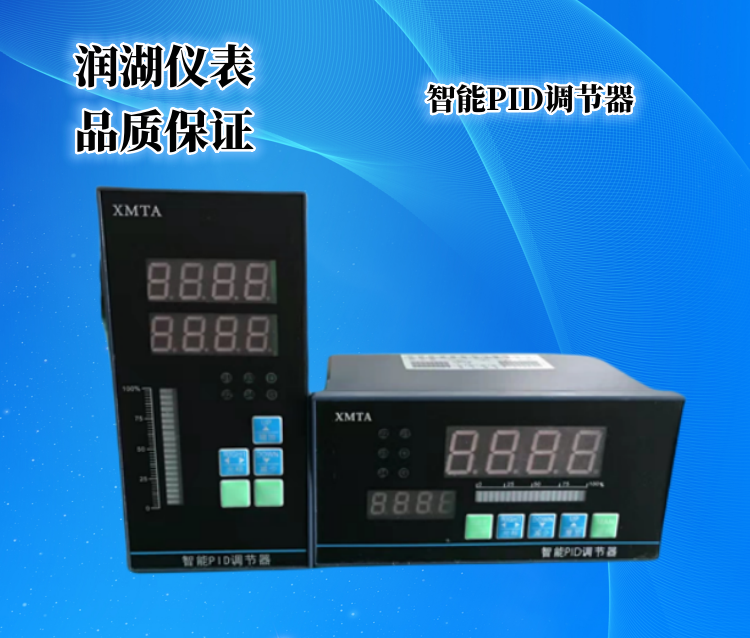

一、智能PID调节器产品概述

       智能PID调节器断续或连续PID 调节器*多可有5个开关量输出，其中有一个专责控制输入部分的断阻、断偶、断线，另外4个用于开关量、控制量或可编程双定时器、计数器或可编程智能声光报警。

       智能PID调节器可以将仪表内的PID连续控制量、输入过程量、给定值、阀位反馈量等以模拟量方式输出，同一个量可以给任意1个或2个模拟输出口。仪表*多可有3个模拟量输出口，用户在定购仪表时请注明模拟输出口的数量及用途，每一个模拟输出口用户均可以定义0～10mA或4～20mA。

二、智能PID调节器功能：

      1、各种模拟输入或频率输入，也可以进行开方及小信号切除（订货时注明）。

      2、过程量指示、给定值、控制量指示等三重显示。

      3、PID调节正反作用选择。

      4、手自动双向无扰动切除及手自动状态指示。

      5、过程量（可任意设定测量区间及作用反向的变送器）模拟输出。

      6、断续或连续PID 调节器均可以控制量模拟输出。

      7、任意设置模拟量输出为0～10mA或4～20mA。

      8、每个位式控制点的动作规律可以设置8种不同的方式（如上限报警、下限报警、**值报警……）。

      9、断阻、断偶、断线故障输出。

    10、自动变化比例度P、变再调时间1、变预调时间d的调节方式I。

    11、PID参数自整定或P参数独立自整定。

    12、可分别设定控制上限、下限输出控制范围。

    13、开机自动或开机手动（手动输出值可预置）。

    14、手自动状态指示与输出。

    15、内给定值模拟输出。

    16、二个或三个模拟量输出。

    17、**模拟输出口可设置为频率输出方式（满度为3～10000Hz）。

    18、可以设置为其中一个开关对另外二个开关量有选择的进行监控，实现带有消音时间的智能声光报警功能。

    19、第三和第四个设定值可实现（用两个设定值的组合，实现对一个继电器的有机控制）关联报警控制方式，以简化仪表外部的联线或部件，同时也减少对仪表内部硬件资源的占用。如对加水泵或排污泵的等不同控制。

    20、50Hz同步双向可控硅过零补控制算法以实现对每一个正弦波的优化控制，避免了大功率负载对电网的高次谐波污染。

    21、远程开关量控制给定值位移（SP=SP1 ± P1h或=SP4）。

    22、断续 PID的调节器仪表可以为用户内置40A 双向可控硅直接控制交流2KW以下的单相阻性负载或输出3组触发500A以下双向可控硅的同步信号。

    23、8组给定值SP及P、I、D参数存储和调用。

    24、远程开关量控制调节器的控制量输出为PID调节方式或保持状态，双向无扰动切换。

    25、给定值及 PID参数在线无扰动设置。

三、智能PID调节器技术指标：

      1、显示方式∶ 满4位双数显指示；

      2、分辨率∶末位一个字；

      3、模拟输出准确度∶0.5 级；

      4、电流信号∶≤50Ω；电压信号∶≥500KΩ；频率信号∶≥10KΩ；

          热电阻外线电阻∶ ≥10Ω;热电偶信号∶≥500K Ω；

      5、开关量输入阻抗∶仪表EM1端、EM2端内部上拉电阻10KΩ低电平（≤ 0.8V）有效 ；

      6 、模拟输出驱动负载阻抗∶

            电流信号∶0～10mA≥1.5KΩ;4～20mA ≥750Ω；

            电压信号∶0～5V、1～5V输出阻抗≤1 Ω；

      7、开关量输出∶交流 220V，3A（阻性负载）；

      8、断电后设置的参数保持时间∶≥ 20年；

      9、绝缘强度∶交流电压1500V、1分钟；

    10、绝缘阻抗∶50MΩ以上；

    11、环境温度∶0～50℃；

    12、相比温度∶≤85%；

    13、电压∶交流 220V、50Hz；

    14、允许电源电压变动∶≤± 10%；

    15、消耗功率∶≤ 6VA；

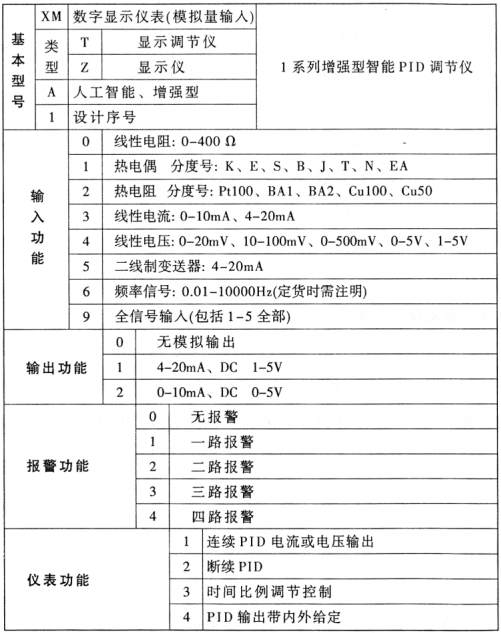

四、智能PID调节器型号命名：
