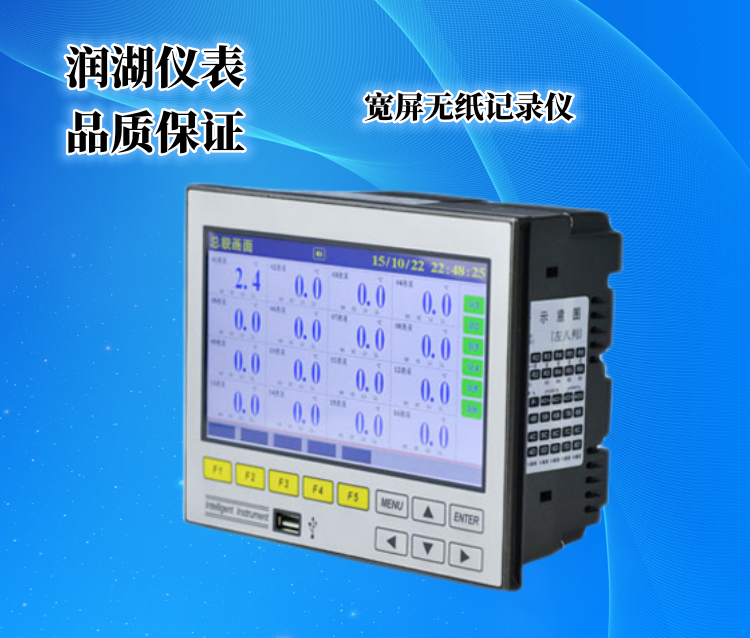

一、宽屏无纸记录仪技术指标

      1、显示

         （1）屏幕：7英寸真彩TFT LCD

         （2）精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.

      2、处理器

           采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警

      3、存储模块

           采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息

      4、输入功能                                                                  输入规格：全隔离**输入，*大支持16路模拟量输入

        （1）电压输入：0-5V、1-5V、0-20mV、0-100mV

        （2）电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）

        （3）电阻输入：Res

        （4）频率输入：频率信号（PI）（频率范围：0.5-5000HZ，*大范围可定制）

        （5）热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）

        （6）热电偶：S、B、K、T、R、E、N、J

        （7）辐射高温计：F1、F2

        （8）钨铼：WRe3-25、WRe5-26

      5、输出功能

        （1）配电输出：变送器隔离配电+24VDC，标准配电＜120mA（*大负载能力可定制），支持其他规格隔离配电（如12VDC、5VDC配电输出）

        （2）变送输出：*多支持4路通道的4-20mA标准电流变送输出，负载能力750Ω（*大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输

        （3）继电器报警输出：*多支持6路继电器报警输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警

       6、通讯打印

         （1）通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持同时使用RS232C和RS485，支持同时使用RS232C和RS232C，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600）

         （2）打印接口：RS232C直接连接微型打印机，波特率1200

      7、记录功能

         （1）记录容量：64/128/192/248MB（FLASH容量可选择）；

         （2）记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

         （3）记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：

      8、数据转存

           数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘）

      9、供电电源

           供电电源：220VAC，50HZ交流电源供电，支持24VDC（22VDC-32VDC）直流电源供电（直流供电需在订货时注明）

    10、保护功能

         （1）断电保护： 内置存储器保护参数和历史数据，断电后**保存

         （2）时钟保护：集成硬件时钟，掉电后也能准确运行

         （3）配电短路保护：配电输出短路时，仪表正常运行

     11、误差精度

         （1）热电偶冷端补偿误差：±2℃

         （2）时钟误差：±2 秒/天

     12、工作环境

         （1）环境温度：0～50℃（避免日光直晒）

         （2）环境湿度：0～85%R.H（无凝结）

     13、仪表净重

            净重：≤1.5Kg

二、宽屏无纸记录仪安装接线

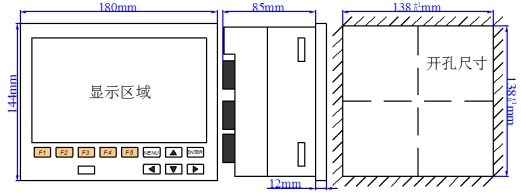

      1、仪表尺寸

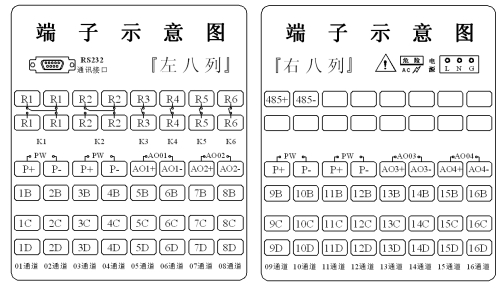

      2、接线端子示意图

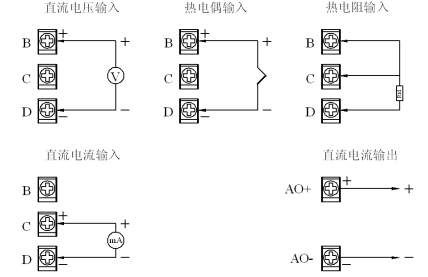

      3、输入/输出信号接线

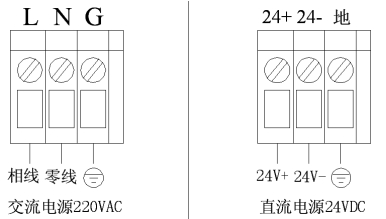

      4、交/直流电源输入接线

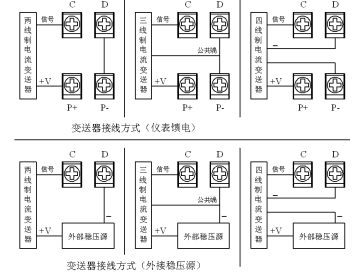

      5、变送器配电接线

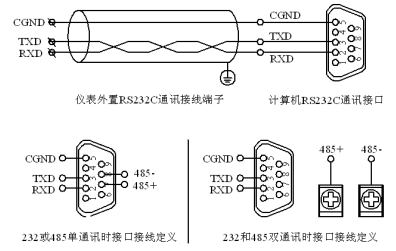

      6、通讯接口定义及接线

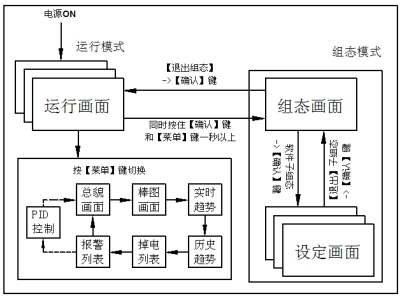

三、宽屏无纸记录仪键盘功能及运行

      1、仪表面板

      2、键盘功能

      3、使用模式

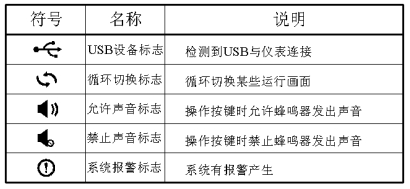

      4、状态标志

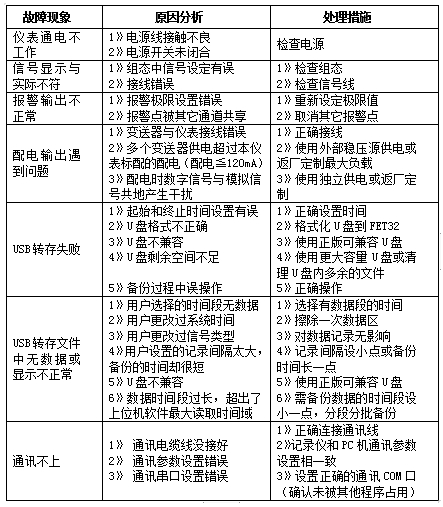

四、宽屏无纸记录仪故障分析及排除
