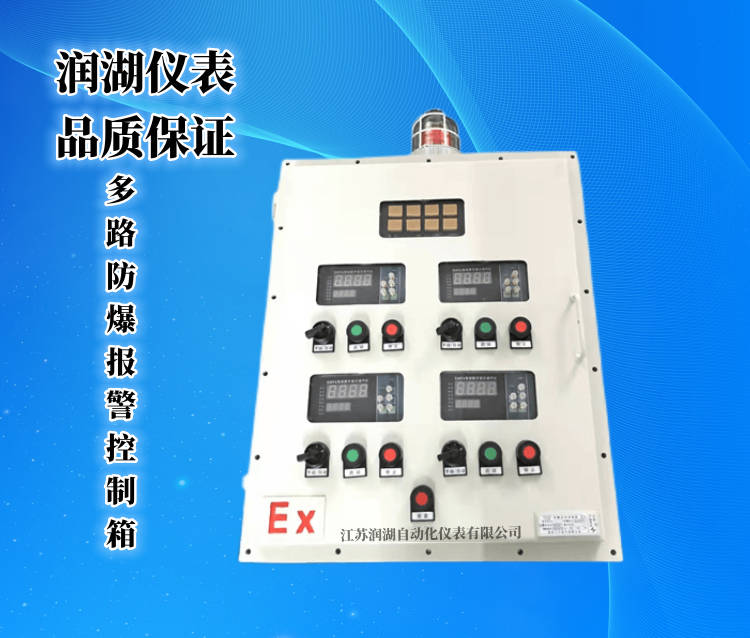

180-3650-2250一、多路防爆报警控制箱产品概述
RH-XMTA-9000系列智能数字显示调节仪采用自行研制开发,委托日本集成电路制造商定制生产的专用集成电路,它汇集目前自动控制系统各类调节仪表的大部分功能,同时还集成了CPU,I/O接口,EPROM和D/A转换等电路,辅以博采众长,精心编制,反复调试软件系统,使仪表性能独具个性。
二、多路防爆报警控制箱产品特点
1、仪表硬件大幅度减少,系统的组成结构相对简单。在用户申请范围内,多种输入信号兼容。
2、采用了优化设计,工艺显著改善,没有飞线,没有调整电位器,所有的校准和功能可全部通过键盘有软件完成。
3、*多可设定四个报警输出,报警方法可达十种以上,并可对报警参数进行监控。
4、可选加两路D/A输出口,可以对过程量和控制量同时进行光电隔离输出,以确保被控制系统的安全可靠,提供5V和24V两个恒压源输出,可满足大多数辅助功能的需求。
5、任何复杂的控制、调节、报警、输出等功能,均可由仪表进行简单的操作,设定后加以密码保护,使其变成一个傻瓜式仪表,现场操作工将不能修改 被锁定的参数。甚至还可做到不让操作工查看。由用户自己设定的四个类别百种级别的抗干扰模式,可适应各种环境的干扰源。
三、多路防爆报警控制箱产品显示
1.、单排数码显示:直接显示仪表测量值。
2、双排数码显示:上排显示测量值。下排显示设定值。在测量状态下,可通过△键将下排显示切换成测量值的百分比。
3、双排数码管十单模拟条:上排显示设定值或测量值的百分比,单模拟条指示测量值的百分比或模拟输出的百分比。
4、双排数量管十双排模拟条;双输入仪表时,上排显示主输入测量信号。下排显示副测量信号。
**个模拟条以百分比形式显示主输入的测量信号。
第二个模拟条以百分比形式显示副输入的测量信号。
5、指示灯:A灯或J1灯,是SP1报警指示灯
E灯或J2灯,是SP2报警指示灯
B灯或J3灯,是SP3报警指示灯
C灯或J4灯,是SP4报警指示灯
四、多路防爆报警控制箱产品主要技术指标
1、测量精度:±0.5%FS±1d ±0.2%FS±1d
2、报警功能:上限、下限、上下限、下回差、双回差、OK方式、**值方式等。
3、变送输出精度:±0.3%FS 负载能力:0-600Ω
4、输入阻抗:0-10mA :500Ω、4-20mA:250Ω、DCmV:≥200KΩ
热电偶及DCmV:≥10KΩ冷端自动补偿精度:0~40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内完全补偿
5、继电器接点容量:AC220V 3A(无感负载)
6、供电电源:AC220V ≤6W
7、工作环境要求:温度:0-50℃、相对湿度:<85%,无腐蚀性气体,无震动场合。
五、多路防爆报警控制箱产品选型方法
RH | 企标 | ||||||||||||
| — | ||||||||||||
型 号 | XMTA | 数字显示仪表(模拟量输入)(人工智能、增强型) | |||||||||||
设计序号 | 9 | ||||||||||||
输入功能 | 0 | 线性电阻:0-40Ω | |||||||||||
1 | 热电偶 分度号:K、E、S、B、J、T、N、EA | ||||||||||||
2 | 热电阻 分度号:Pt100、BA1、BA2、Cu100、Cu50 | ||||||||||||
3 | 线性电流:0-10mA、4-20 mA | ||||||||||||
4 | 线性电压:0-20mV、10-100 mV、0-500 mV、0-5V、1-5V | ||||||||||||
5 | 二线制变送器:4-20mA | ||||||||||||
6 | 频率信号:0.01-1000Hz | ||||||||||||
9 | 全信号输入(包括1-5全部) | ||||||||||||
输出功能 | 0 | 无模拟输出 | |||||||||||
1 | 4~20mA、DC 1~5V | ||||||||||||
2 | 0~10Ma、DC 0~5V | ||||||||||||
报警功能 | 0 | 无报警 | |||||||||||
1 | 一路报警 | ||||||||||||
2 | 二路报警 | ||||||||||||
3 | 三路报警 | ||||||||||||
9 | 四路报警 | ||||||||||||
外形尺寸 | B | 面板尺寸160×80 开孔152×76 | |||||||||||
F | 面板尺寸96×96 开孔92×92 | ||||||||||||
H | 面板尺寸80×160 开孔76×152 | ||||||||||||
I | 面板尺寸72×72 开孔68×68 | ||||||||||||
S | 面板尺寸96×48 开孔92×44 | ||||||||||||
L | 面板尺寸48×96 开孔44×92 | ||||||||||||
外供电源输出 | N | 无馈电输出(可省略) | |||||||||||
P | 有24V.DC输出 | ||||||||||||
通信方式 | 0 | 无通讯 | |||||||||||
1 | RS485/RS232通信接口 | ||||||||||||
附加功能
| U | 常规仪表(可省略) | |||||||||||
B | 带光柱指示 | ||||||||||||
S | 双信号输入 | ||||||||||||
K | 开方方式显示 | ||||||||||||
供电方式
| W | DC 24V供电 | |||||||||||
T | 开关电源 | ||||||||||||
M | 220V/AC |
