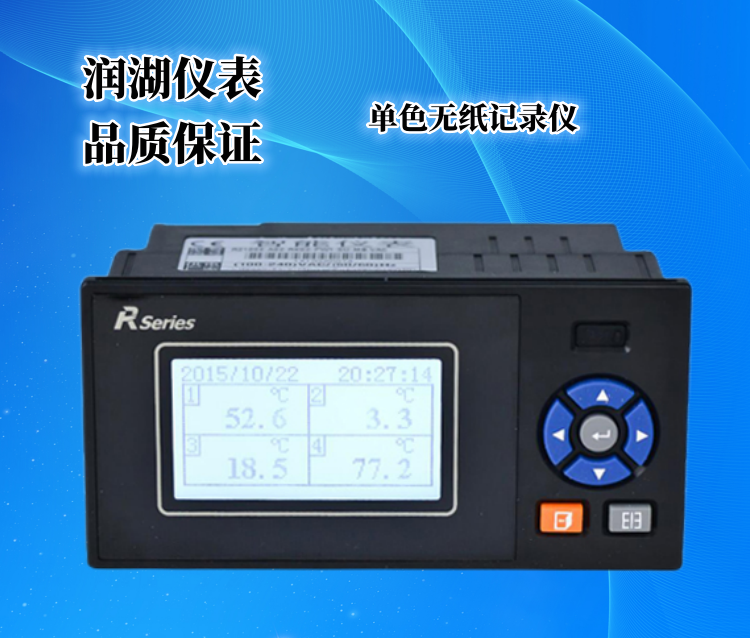

一、单色无纸记录仪技术指标

      1、显示

           屏幕：128*64点阵单色液晶显示器（LCD）

           精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.

      2、处理器

           采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警。

      3、存储模块

           采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息。

      4、输入功能

           输入规格：*大支持4路**模拟量输入

           电压输入：0-5V、1-5V、0-20mV、0-100mV

           电流输入：0-10mA、4-20mA、0-20mA

           电阻输入：Res（0~400Ω）

           热电阻：PT100、Cu50、G53、Cu100、BA1、BA2

           热电偶：S、B、K、T、R、E、N、J

           辐射高温计：F1、F2

           钨铼：WRe3-25、WRe5-26

      5、输出功能

           配电输出：支持1路给变送器集中配电+24VDC，配电＜60mA

           变送输出：*多支持2路通道的4-20mA标准电流变送输出，负载能力500Ω（*大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输

           继电器报警输出：*多支持4路继电器报警输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、下限、下下限报警

      6、通讯功能

           通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议，波特率----（1200、4800、9600、19200、38400、57600）

           打印接口：RS232C直接连接微型打印机，波特率1200

      7、供电电源

           供电电源：220VAC，50HZ交流电源供电；支持24VDC（18VDC-36VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电

      8、误差精度

           热电偶冷端补偿误差：±2℃

           时钟误差：±2 秒/天

      9、工作环境

           环境温度： 0～50℃（避免日光直晒）

           环境湿度： 0～85%R.H（无凝结）

二、单色无纸记录仪仪表结构及尺寸

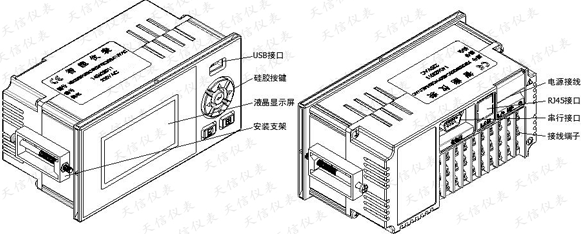

      1、仪表结构

      2、仪表尺寸

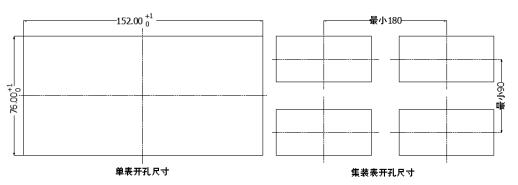

      3、开孔尺寸

三、单色无纸记录仪安装
1、仪表安装

       将仪表从安装面板（请使用钢板）前方推入安装孔中。其中安装面板厚度为（1.5~6.5）mm。
用仪表所带的安装支架如上图所示安装（仪表左右两侧各安装一个支架，仪表盘安装支架所用螺丝是M4标准螺丝）。
记录仪表体安装完毕后，即可进行信号线和电源线的连接。

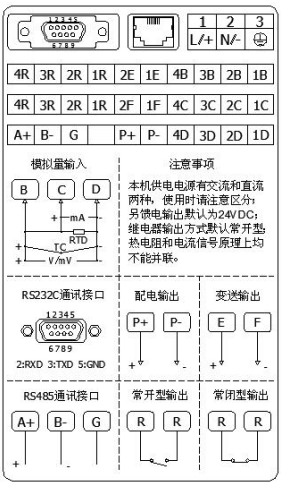

      2、仪表接线图
