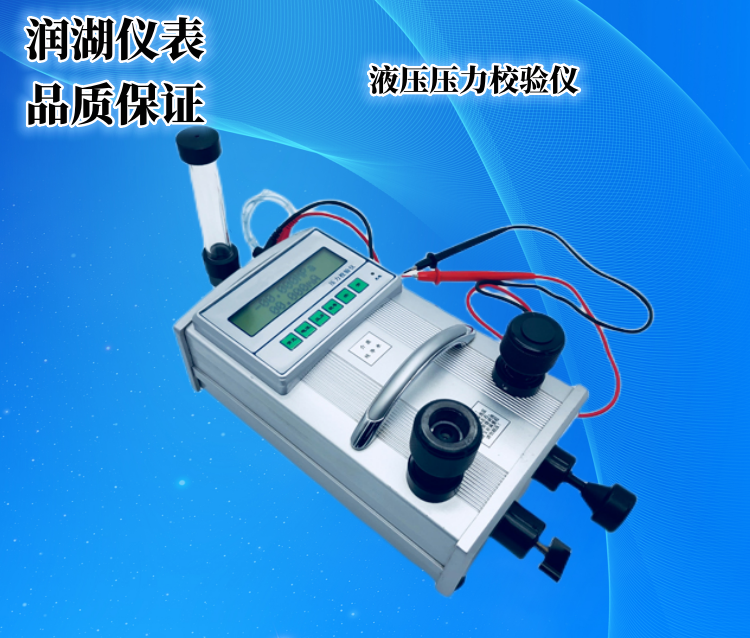

一、液压压力校验仪概述
       便携式压力校验仪为交直流两用的便携式仪表，在测量压力的同时，可测量电流，且压力电流可同时显示，仪表并备有24VDC输出，加之前面板上安装有造压手泵，使其成为理想的现场校验仪表。

二、液压压力校验仪特点
      1、高性能的微处理器对仪表零点和线性进行连续修正，保证仪表长时间内零点和准确度具有良好的重复性和稳定性，测量准确度高。
      2、采用高性能CPU和温度传感器对仪表温度漂移进行自动补偿，保证准确度下的使用温度范围宽。
      3、恒流充电, 具有电池电压的过充电、欠电压自动关机自动保护功能，保证电池不因过充电或欠压而损坏,确保电池使用寿命长。
      4、仪表量程功能丰富，一表多用，具有多总显示反风格，可同时显示压力电流、压力水柱或压力kgf/cm 电流百分比等。
      5、仪表具有超量程报警功能，当所受压力超出额定倒多满量程+2500字,仪表蜂鸣器发出报警声,表示压力超出量程上限,须停止加压,并卸掉部分压力使其在规定的量程内,防止损坏压力传感器。当仪表所测量的电流超过22mA时仪表蜂鸣器发出报警声,表示所测量的电流超出量程上限。
      6、软件内容丰富,操作简单、明了。
      7、LCD自带背光灯,使压力 /电流显示直观、清晰。结构紧凑合理。体积小，重量轻，携带方便。
      8、前面板安装手动压力发生器,可达-0.095～2.0MPa,并带有微调、蔬空阀。手动真空发生达95%。压力发生器零部件精细研磨，气密性好，符合IP54密封标准。
      9、通过面板键盘操作,可适时对仪表时漂和非线性进行修正。
    10、金属外壳,抗干扰性强,牢固耐冲击。
    11、容积式微调,容易实现任意压力点检测。

三、液压压力校验仪技术指标
      1、压力量程:-95KPa～2.5MPa；0～60MPa 各种量程段
      2、分 辨 率:min  1PA(压力) ；min  1UA(电流)
      3、电流测量范围:0～22MA
      4、直流输出:24VDC
      5、准 确 度:0.1%F.S；0.05%F.S(压力)；0.05%（电流）
      6、温度范围:5～50℃
      7、充电电源工作时间:8 小时
      8、LCD压力、电流同时显示
      9、相对湿度:不大于 80%RH
    10、过载能力:满量程的 1.2～1.5 倍
    11、外形尺寸:240×80×140mm
    12、重    量:2.5Kg
    13、功    耗:2～3VA

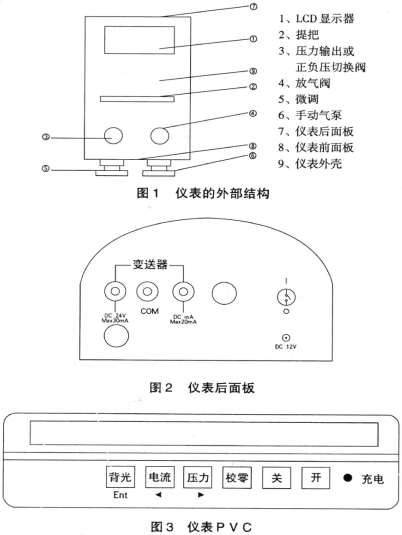

四、液压压力校验仪组成

五、液压压力校验仪使用操作
      1、电源开、关键：按“开”键后，LCD显示为：名称、压力量程及精度，然后自动转换到测量状态。
      2、校零键：测量前，按一下此键，仪表自动将传感器的零点值采集并送CPU进行处理，保证仪表所测数据为实际压力值。
      3、压力键：重复按此键可实现压力、电流双显，压力、毫米水柱或压力、公斤之间的转换。若显示为测量电流及百分比状态时，按一下此键，仪表自动转换到压力测量状态。
     4、电流键：重复按此键可实现压力电流双显到电流百分比显示之间的转换。
     5、背光键：工作于光线较弱的环境中，按一下此键，打开背光灯，方便读数。
     6、电流测量：仪表备有直流输出24V DC和输入22mA。在校验变送器时，请按仪表后面板上标明的接线方式进行连接。红表笔套红表笔夹后，插入仪表后面板上红色表笔座内。黑表笔套黑表笔夹，插入上绿色（或兰色）表笔座内。红表笔接变送器“+”，黑表笔接变送器“-”。这样仪表在提供24VDC电源给变送器时，同时回路电流在仪表LCD上显示出压力变送器零点电流值。
     7、充电电源：仪表配外置式开关电源，接入市电220V AC，即对仪表高能量镍氢电池充电，充电指示灯为红色时，处于充电状态：充电指示灯为绿色时，表明电池已充满，拔下开关电源，切勿在欠电压情况下，长期放置仪器，应及时充电。
    8、压力输出：校验变送器或其它在线仪表时，将变送器或其它在线仪表用所配软管连接此接口，可实现检测、测量。自校压力计时，只需将此接口堵好，可以检测出手压泵系统的气密性。

六、液压压力校验仪选型
