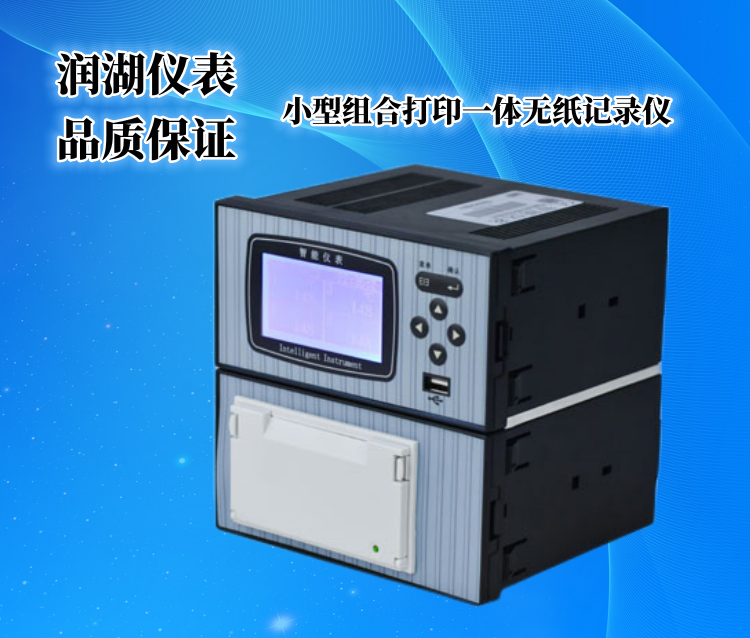

一、小型组合打印一体无纸记录仪概述

       润湖仪表小型组合打印一体无纸记录仪是以32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、操作简单、界面友好。

      1、采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警；

      2、采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

      3、全隔离**输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

      4、显示工程量数据的数值范围更宽，可显示4位数值：-999~9999；

      5、剪贴板的复制和粘贴功能方便用户的参数设置；

      6、多种选配功能、附加功能可选：选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出等；附加功能：历史曲线。注：选配功能需客户订货时说明，附加功能需定制。

二、小型组合打印一体无纸记录仪主要特点

      1、屏幕：128*64点阵蓝屏液晶显示器（LCD）；

      2、精度： 实时显示：±0.2% F.S.；

      3、追忆精度：±0.2% F.S.；

      4、处理器：采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警；

      5、存储模块：采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息；

      6、输入规格：全隔离**输入，1～4通道信号输入（*大可支持4路模拟量输入+1路频率输入）；

      7、记录容量： 64/128/192/248MB（FLASH容量可选择）；

      8、电压输入：0-5V、1-5V、0-20mV、0-100mV ；

      9、电流输入：0-10mA、4-20mA，（0-20mA需在订货时注明）；

三、小型组合打印一体无纸记录仪性能指标

      1、电阻输入：Res；

      2、频率输入：频率信号（PI）（频率范围：0-5000HZ；输入信号： 0-10mA、0-12V、 0-24V、4-20mA；其中4-20mA需定制）；

      3、热电阻： PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻‹10Ω）；

      4、热电偶： S、B、K、T、R、E、N、J；

      5、辐射高温计：F1、F2；

      6、钨铼：WRe3-25、WRe5-26；

      7、其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时注明；

      8、配电输出：变送器集中配电+24VDC，标准配电≤30mA（*大负载能力可定制），支持多种规格集中配电（如12VDC、5VDC配电输出）；

      9、变送输出：*多支持2路通道的4-20mA标准电流变送输出，负载能力750Ω（*大），方便了显示仪表或DCS/PLC的采集，也实现了信号的长距离传输；

    10、继电器报警输出：2路继电器触点输出（*多可支持4路继电器报警输出），触点容量3A，可组态上上限、上限、下限、下下限报警；

    11、通讯、打印：通讯接口----RS232C或RS485，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600），打印接口----RS232C直接连接微型打印机；

    12、记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

    13、记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：

    14、数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘；
    15、热电偶冷端补偿误差： ±1℃ ；
    16、断电保护： 内置FLASH存储器保护参数和历史数据，断电后可**保存；
    17、集成硬件时钟：掉电后也能准确运行；
    18、时钟误差： ±1 分/月；
    19、供电电源：标配220VAC，50HZ交流电源供电，支持24VDC（22VDC-32VDC）直流电源供电，支持12VDC（11.2VDC-20VDC）直流电源供电，直流供电需在订货时注明；
    20、环境温度： 0～50℃、避免日光直晒；
    21、环境湿度： 0～85%R.H；
    22、净重：≤1.0Kg

四、打印一体无纸记录仪尺寸和接线

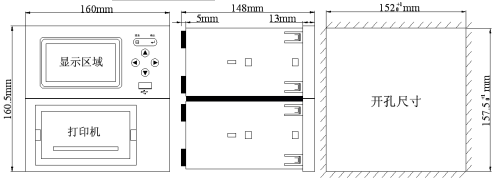

      1、仪表尺寸

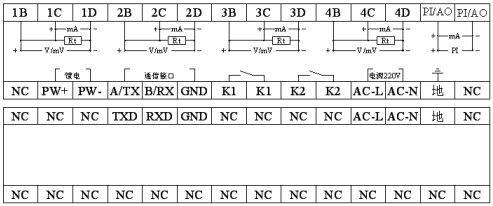

      2、端子接线
