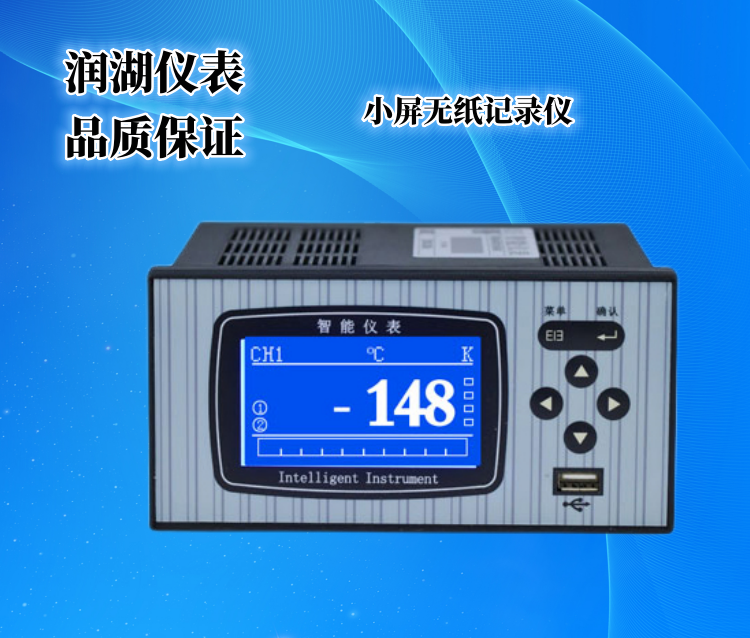

一、小屏无纸记录仪技术指标

      1、屏幕：128*64点阵蓝屏液晶显示器（LCD）

      2、精度：实时显示：±0.2% F.S.；追忆精度：±0.2% F.S.

      3、处理器：采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警

      4、存储模块：采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息

      5、输入规格：全隔离**输入，*大支持4路模拟量输入+1路频率输入

      6、输入功能：

         （1）电压输入：0-5V、1-5V、0-20mV、0-100mV

         （2）电流输入：0-10mA、4-20mA，（0-20mA输入需在订货时注明）

         （3）电阻输入：Res

         （4）频率输入：频率信号（PI）（频率范围：0.5-5000HZ，*大频率范围可定制）

         （5）热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）

         （6）热电偶：S、B、K、T、R、E、N、J

         （7）辐射高温计：F1、F2

         （8）钨铼：WRe3-25、WRe5-26

      7、输出功能：

         （1）配电输出：变送器集中配电+24VDC，标准配电＜30mA（*大负载能力可定制），支持多种规格集中配电（如12VDC、5VDC配电输出）

         （2）变送输出：*多支持2路通道的4-20mA标准电流变送输出，负载能力750Ω（*大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输

         （3）继电器报警输出：*多支持4路继电器报警输出，触点容量3A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警

      8、通讯打印：

         （1）通讯接口：RS232C或RS485，支持Modbus RTU协议，波特率----（1200、2400、9600、19200、38400、57600）

         （2）打印接口：RS232C直接连接微型打印机，波特率1200

      9、记录功能：

         （1）记录容量：64/128/192/248MB（FLASH容量可选择）；

         （2）记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

         （3）记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：

     10、数据转存：数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到16G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘）

     11、供电电源：220VAC，50HZ交流电源供电，支持24VDC（22VDC-28VDC）直流电源供电，支持12VDC（11.2VDC-16VDC）直流电源供电

     12、保护功能：

         （1）断电保护：内置存储器保护参数和历史数据，断电后**保存

         （2）时钟保护：集成硬件时钟，掉电后也能准确运行

     13、误差精度：

         （1）热电偶冷端补偿误差：±2℃

         （2）时钟误差：±2 秒/天

     14、工作环境：

         （1）环境温度：0～50℃（避免日光直晒）

         （2）环境湿度：0～85%R.H（无凝结）

     15、仪表净重：净重：≤1.0Kg

二、小屏无纸记录仪安装接线

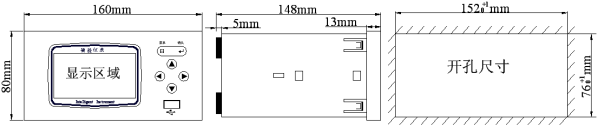

      1、仪表尺寸‎

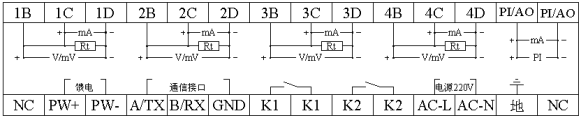

      2、端子接线

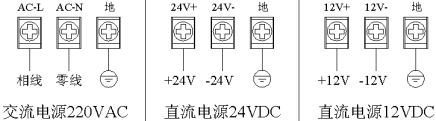

      3、交/直流电源输入接线

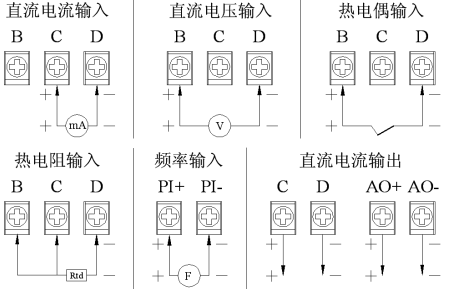

      4、输入/输出信号接线

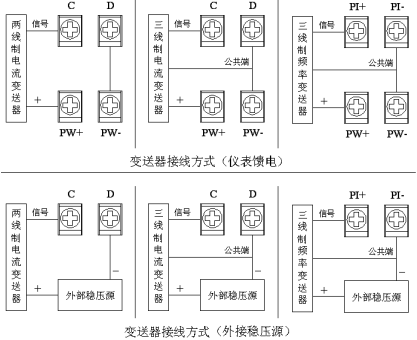

      5、变送器接线

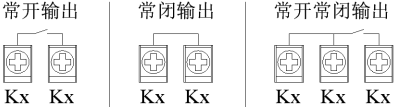

      6、继电器触点输出接线

三、小屏无纸记录仪使用及运行

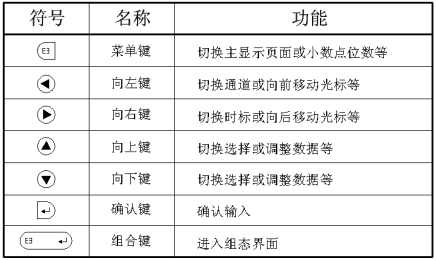

      1、键盘功能

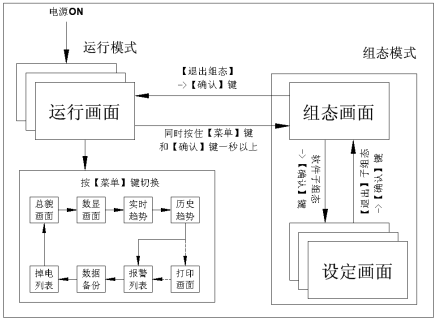

      2、使用模式
